OPIS

Sprężyna śrubowa naciągowa - rozciągowa

Sprężyna śrubowa naciągowa, nazywana też rozciągową, pracuje na rozciąganie. Zwoje przylegają do siebie w stanie swobodnym, a siła naciągu rośnie wraz z wydłużeniem. Zaczepy na obu końcach przenoszą obciążenie na współpracujące elementy, dlatego ich kształt i położenie decydują o trwałości całego węzła. Sprężyny naciągowe wykonujemy na zamówienie według rysunku, próbki albo danych technicznych, od pojedynczych sztuk po długie serie.ach.
DANE TECHNICZNE SPRĘŻYNY

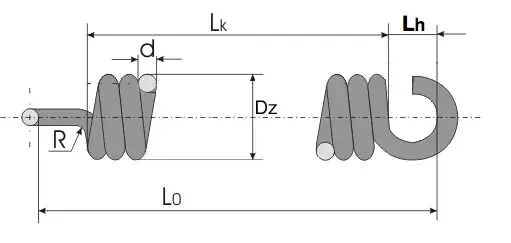

Specyfikacja:

[d] - Śr. drutu sprężyny
[Dz] - Śr. zewnętrzna
[L0] - Długość swobodna
[Lk] - Długość korpusu
[Lh] - Długość zaczepów

Materiał sprężyny:

  • Drut patentowany sprężynowy gat. SM lub SH
    Pręty gat. 50CrV4
    Drut nierdzewny gat. 1.4310
    Inne materiały wg specyfikacji zamawiającego

Kierunek zwojów:

  • Lewy
  • Prawy

Zaczepy:

Sprężyna śrubowa naciągowa - rozciągowa

Czym jest sprężyna naciągowa

Sprężyna naciągowa to element nawinięty z drutu, którego zwoje w stanie swobodnym przylegają do siebie, a pod obciążeniem rozsuwają się. Siła rośnie w przybliżeniu liniowo wraz z wydłużeniem, przy czym większość sprężyn naciągowych ma dodatkowo naprężenie wstępne, czyli opór, który trzeba pokonać, zanim zwoje w ogóle się rozsuną. Tym różni się od sprężyny naciskowej, która pracuje
na ściskanie i ma zwoje rozsunięte. Gdy obciążenie działa na skręcanie, właściwym wyborem jest sprężyna skrętna.

Zastosowanie sprężyn naciągowych

Sprężyny naciągowe pracują wszędzie tam, gdzie element ma wracać do położenia wyjściowego po rozciągnięciu: w mechanizmach napinających, zabezpieczających i powrotnych. Spotyka się je w maszynach produkcyjnych i rolniczych, w automatyce przemysłowej, w motoryzacji, w mechanizmach mebli oraz w systemach napinających w budownictwie.

Sprężyny naciągowe na zamówienie: materiały i parametry

Każdą sprężynę naciągową wykonujemy na zamówienie według rysunku, próbki lub danych technicznych. Stosujemy drut patentowany sprężynowy w gatunku SM lub SH, pręty 50CrV4 oraz drut nierdzewny 1.4310, każdorazowo z atestem materiałowym 3.1. Inne materiały realizujemy według specyfikacji zamawiającego. Podejmujemy się pojedynczych sztuk, prototypów oraz krótkich i długich serii.

Sprężyny naciągowe nierdzewne

Do zastosowań narażonych na korozję, wilgoć albo kontakt z mediami agresywnymi wykonujemy sprężyny naciągowe ze stali nierdzewnej w gatunku 1.4310. To standard w przemyśle spożywczym, medycznym oraz w konstrukcjach pracujących na zewnątrz.

Kształt i położenie zaczepów

Zaczep przenosi całe obciążenie sprężyny, więc jest najczęstszym miejscem zmęczenia materiału. Wykonujemy zaczepy w kształtach zgodnych z normą DIN oraz według rysunku zamawiającego, w dowolnym położeniu względem siebie. Jeśli nie wiadomo, który kształt sprawdzi się w danym węźle, dobierzemy go na podstawie warunków pracy.

Tabela parametrów technicznych

Parametr Zakres / opcje
Średnica drutu (d) 0,2 – 10,0 mm
Średnica zewnętrzna (Dz) wg zamówienia
Długość swobodna (L0) wg zamówienia
Długość korpusu (Lk) wg zamówienia
Długość zaczepów (Lh) wg zamówienia
Materiał drut patentowany sprężynowy (SM/SH), pręty 50CrV4, drut nierdzewny 1.4310, inne wg specyfikacji zamawiającego
Atest materiałowy 3.1
Zaczepy kształt i położenie wg DIN lub rysunku zamawiającego
Kierunek nawinięcia prawy / lewy
Wielkość serii prototyp, krótka i długa seria

Producent sprężyn naciągowych na zamówienie: Spretech J.K.

Sprężyny produkujemy od 1985 roku dla odbiorców z Polski i Unii Europejskiej. Łączymy doświadczenie z nowoczesnym parkiem maszynowym, a przy nietypowych zamówieniach doradzamy w doborze materiału i parametrów. W ofercie mamy również sprężyny naciskowe, stożkowe, skrętne i talerzowe.  Dorabianie sprężyn na podstawie rysunku, próbki albo własnego pomiaru opisaliśmy w osobnym poradniku. Prześlij rysunek albo dane techniczne, a przygotujemy wycenę.
FAQ

Pytania

Czym różni się sprężyna naciągowa od naciskowej?

Naciągowa pracuje na rozciąganie i ma zwoje przylegające oraz zaczepy na końcach. Naciskowa pracuje na ściskanie i ma zwoje rozsunięte, bez zaczepów.

Czym jest naprężenie wstępne w sprężynie naciągowej?

To siła, którą trzeba pokonać, zanim zwoje zaczną się rozsuwać. Dobiera się ją na etapie
produkcji i wpływa na zachowanie sprężyny przy małych obciążeniach.

Jakie kształty zaczepów wykonujecie?

Kształty zgodne z normą DIN oraz nietypowe według rysunku, w dowolnym położeniu wzajemnym.

Czy produkujecie sprężyny naciągowe z rysunku albo z próbki?

Tak, na podstawie rysunku, próbki albo samych danych technicznych, od pojedynczych sztuk po długie serie.

Jak zamówić wycenę?

Prześlij rysunek lub parametry przez formularz na tej stronie, a przygotujemy ofertę.
